En este post vamos a explicar como se construye un ala de salto
|
|
| Nos basamos en las medidas de U.C.A |
Materiales y herramientas necesarias
| Las maderas son compradas del leroy unos packs de 6 unidades de 200x27x44 cm
|
| Maderas
1.- Tabla de 100 cm
2.- Tabla de 47,5 cm ángulo 20º
3.- Tabla de 68 cm
4.- Tabla de 45 cm
5.- Tabla de 63 cm
6.- Tabla de 4 cm
Accesorios
a) Cola carpintero
b.- Metro
c.- Lápiz
d.- Boca pala 22mm
e.- Broca madera 10mm
f.- Broca madera 8mm con tope
g.- Lija redonda
h.- 8 tornillos madera
i.- Tornillo 10mm, arandela y palometa
j.- 5 tubillones 8mm
k.- broca de 2.5mm (no está en la foto)
Herramientas
Taladro
Atornillador
Martillo
|
| Unimos la tabla 1 y la tabla 4, hacemos dos agujeros con el taladro y la broca de 2,5mm para que al poner los tornillos no dañe la madera.
|
| Unimos la pieza 1 y la pieza 2.
Hacemos una marca desde la parte superior de 25,5 cm en la pieza 1, al filo de esa marca irá la pieza 2 que tiene un ángulo de corte de 20º
|
| Presentamos la pieza 2 sobre la pieza 1 y marcamos el lugar donde debe de quedarse
|

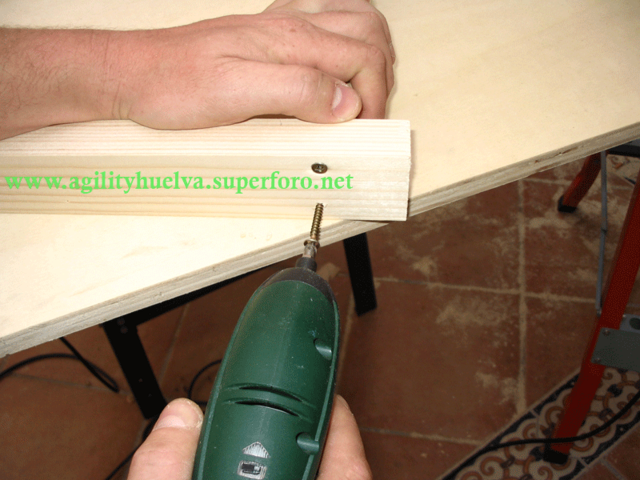

| Al igual que el ensamblaje con la pieza 4, taladramos con la broca de 2,5mm y colocamos los tornillos.
|
| Ensamblamos la pieza 3 con la pieza 4, nos valemos de la tabla 5 para marcar la distancia a la que se quedará del filo
|
| Taladramos con la broca de 2,5mm y colocamos los tornillos
|
| Hacemos una marca en la parte superior de la pieza 3 a 6,5cm para colocar la pieza 2
|
| Hacemos los taladros y colocamos los tornillos.
Ahora tenemos las 4 tablas del ala unidas por tornillos.
|
| Seguidamente colocamos en el taladro la broca de 8mm con tope.
La medida a la que colocaremos el tope dependerá de la medida del tubillón, en este caso le he dado un poquito más.
Taladramos todas las uniones para hacer los agujeros de los tubillones.
|
| Desatornillamos todas las uniones y añadimos cola de carpintero a los agujeros de los tubillones y a las caras de las tablas que irán unidas.
|
| colocamos los 4 tubillones en las piezas 2 y 4 y volvemos a atornillar para que se quede fuerte y la cola haga su trabajo.
Con esto ya están ensambladas las 4 tablas que conforman el ala del salto.
|
| A continuación marcamos el centro de la tabla 5 que será la base del salto, para hacerle un taladro pasante con la broca de 10mm.
|
| Ahora avellanamos con la broca de pala de 22mm el agujero para que el tornillo quede dentro de la tabla y apoye completamente en el suelo en toda su extensión.
|

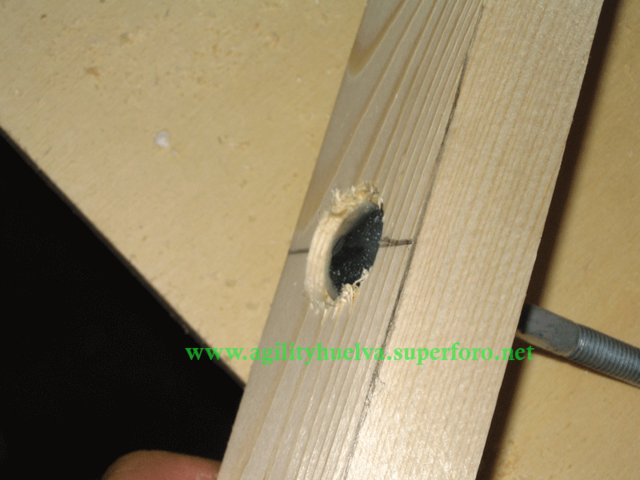

| Este sería el resultado después de avellanar.
|
| Hacemos un taladro pasante en la tabla 4 cerca de la tabla 1.
|

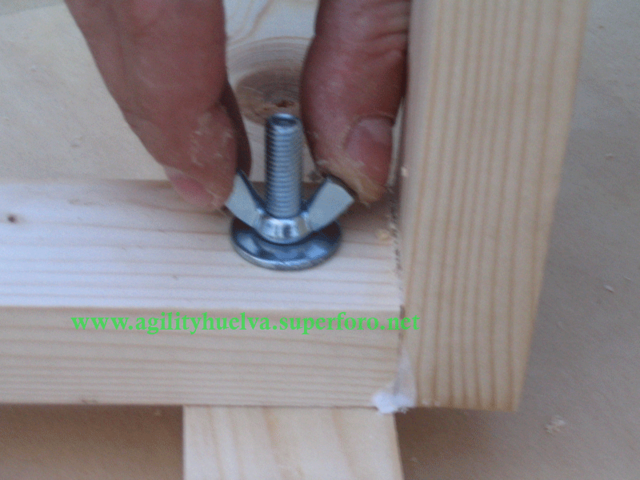

| Ponemos la arandela y apretando la palometa tendremos una base fuerte y plegable.
|
| Ahora nos toca construir la base donde irán apoyados los palos de los saltos:
Hacemos una marca en cruz en la pieza 6 para buscar el centro y taladramos con tope.
|
| Marcamos la curva donde irán apollados los palos y con la lija redonda le damos forma.
|

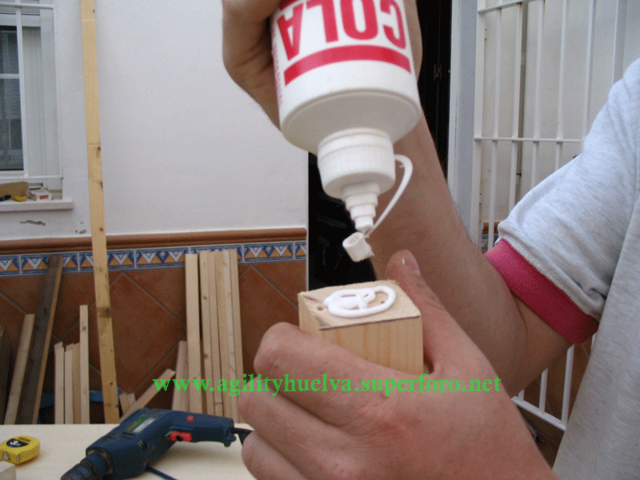

| Colocamos cola y ponemos el tubillón.
|
| Con el ala montada marcamos desde el suelo las diferentes alturas a las que vamos a poner los saltos, en mi caso he elejido 4:
15 cm para entrenamientos
30 cm para mini
40 cm para midi
60 cm para standar.
Presentamos la pieza 6 y colocamos el palo del salto de tal forma que coincida con la marca.
|
| Dibujamos el contorno del soporte en las 4 medidas.
|
| Hacemos una cruz sobre el contorno dibujado para encontrar el centro, y hacemos un agujero.
De esta forma podremos pasar rapidamente de una altura a otra con sólo 2 soportes.
|
| Este es el resultado final, sólo falta una manita de pintura y
LISTO!!!!
|
